Bridge zur Wanddurchdringung
Wanddurchdringendes WiFi-HaLow-Bridge-Modul
Wanddurchdringendes WiFi-HaLow-Bridge-Modul für die Bild- und Datenübertragung mit kompakter Ethernet- und serieller Konnektivität.
Entwickelt für eine stärkere Wanddurchdringung und eine zuverlässige Verbindung zwischen Innen- und Außenbereich.
Unterstützt die integrierte Übertragung von Bildern und Daten über WiFi HaLow.
Kompaktes Modulgehäuse mit Ethernet-, TTL- und dualen Stromversorgungsoptionen.
Wichtige Vorteile
Bessere Hindernisüberwindung
Entwickelt für drahtlose Brückenverbindungen, bei denen Wände und Hindernisse in Innenräumen gewöhnliches WiFi mit kurzer Reichweite schwächen würden.
Integrierte Daten- und Bildverbindungen
Geeignet für Kamera-, Steuerungs- und Fernübertragungsaufgaben innerhalb kompakter drahtloser Systeme.
Flexible Stromversorgungsoptionen
Die Unterstützung von 5V- und 12V-Stromversorgung ermöglicht den Einsatz des Moduls in einer größeren Vielfalt von Gerätetypen und Installationsumgebungen.
Produktdetails

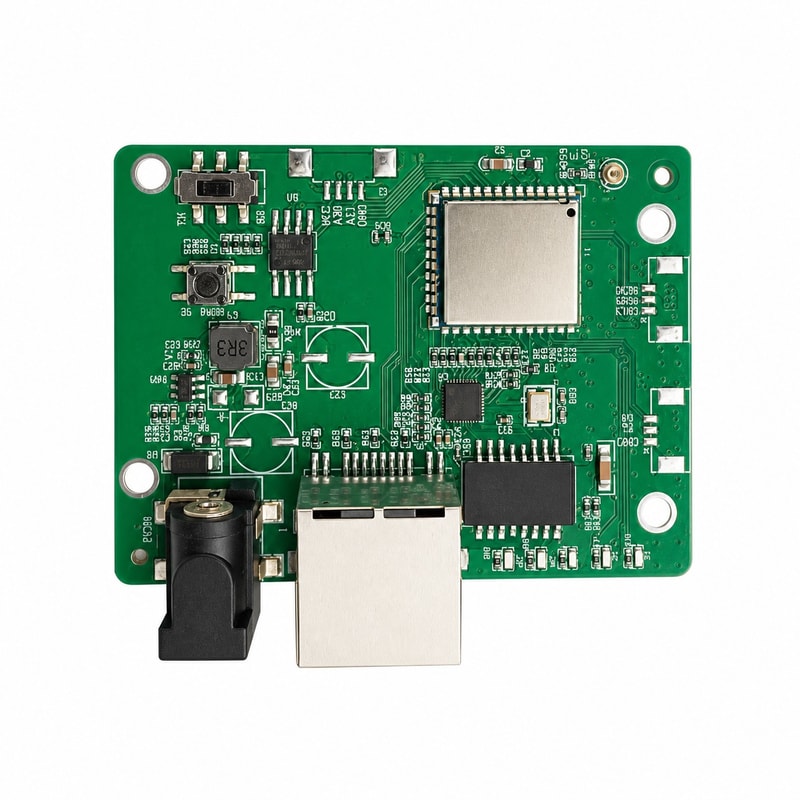

Detailansicht des Hauptkörpers
Das Bild des Hauptmoduls zeigt das tatsächliche kompakte Gehäuse für Bridge-Installationen zur Wanddurchdringung.

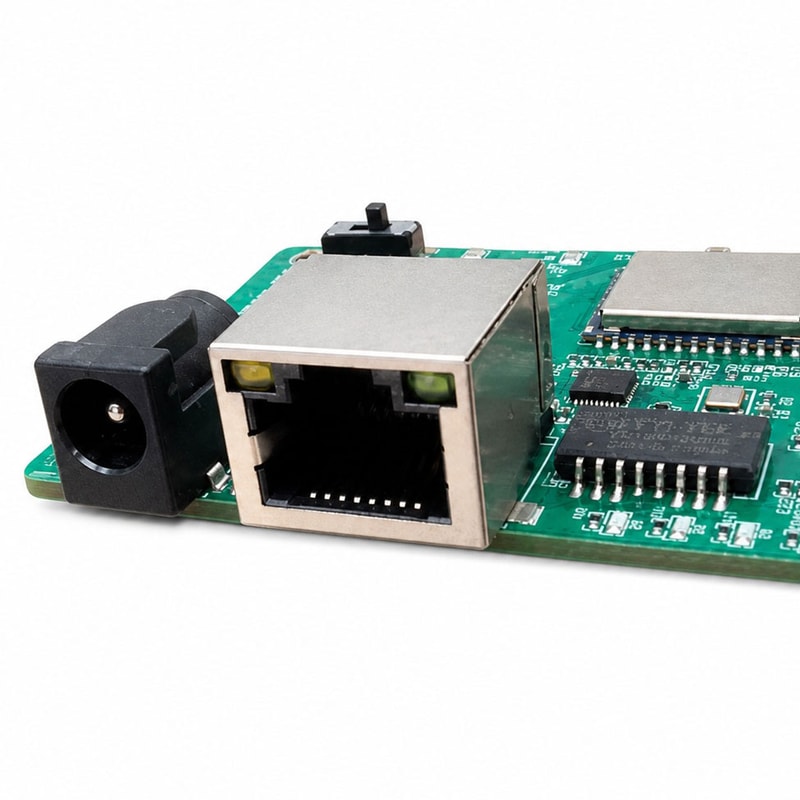

Produktdetail
Diese Nahaufnahme bewahrt das ursprüngliche Produkt unverändert und verdeutlicht zugleich die physische Struktur und den Hardwareaufbau.
Anwendungen
Videoübertragung von Drohnen
Übertragung von Bildern entfernter Kameras
Industrielle Steuerung
Intelligente Landwirtschaft
Übersicht
Dieses Modul ist auf die Überbrückung schwierigerer Innenbereiche oder teilweise abgeschirmter Umgebungen ausgerichtet und hält dabei Bild- und Datenverkehr auf derselben HaLow-Verbindung.
Geeignete Einsatzbereiche
Es eignet sich praktisch für Kamerasysteme, industrielle Steuerungshardware und kompakte Bridge-Designs, die sowohl Ethernet- als auch TTL-Konnektivität benötigen.
Produktdaten
Technische Daten
| Artikel | Wert |
|---|---|
| Kommunikationsstandard | IEEE 802.11ah (WiFi HaLow) |
| Frequenzband | 902–928MHz (USA), 863–868MHz (EUR) |
| Kanalbandbreite | 8MHz |
| Datenrate | 16 Mbit/s |
| Empfängerempfindlichkeit | 1M PPDU = -105dBm, 8M PPDU MCS0 = -95dBm, 8M PPDU MCS7 = -81dBm |
| Maximale Anzahl von Netzwerkknoten | Bis zu 31 Zugangspunkte |
| Sendeleistung | Max. 20 dBm (100 mW) |
| Modulation | BPSK, QPSK, QAM16, QAM64 |
| Übertragungsreichweite | 500 m (LOS), 150 m (NLOS) |
| Sicherheitsprotokoll | WPA2-PSK |
| Verschlüsselung | AES |
| Ethernet-Anschluss | 10/100 Mbps |
| Serieller Anschluss | TTL-Pegel |
| Baudrate | 115200 |
| Stromversorgung | DC5V / 1A oder DC12V / 1A |
| LED-Anzeigen | Stromversorgung, AP-/Client-Modus, Signalstärke |
| Antennenanschluss | IPEX |
| Aktivierung des Leistungsverstärkers | PAEN |
| Eingangsspannung | DC 5 V / 1 A, DC 12 V / 1 A |
| Betriebstemperatur | -20C bis 70C |
| Lagertemperatur | -30C bis 80C |
| Betriebsluftfeuchtigkeit | 10% bis 90% |
| Lagerluftfeuchtigkeit | 5% bis 95% |
| Abmessungen | 65 x 48 x 15mm, ohne Antenne |
| Gewicht | 20 g |
