通信
IEEE 802.11ah
データレート
16 Mbps
イーサネット
10/100 Mbps
電源
DC12V / 1A
通信距離
1.5kmクラス
インターフェース
10/100M Ethernet + TTL
信号
最大33dBm
用途
4
01
最小限のメンテナンスで迅速に導入できるプラグアンドプレイ設計。
02
映像、テレメトリ、リモートコントロールリンク向けの画像・データ統合伝送。
03
優れた透過性と安定した長距離性能を備えた、屋外対応ABS筐体。
主なメリット
01
迅速な導入
複雑な設定は必要ありません。電源を接続し、アンテナを取り付けるだけで、フィールドリンクをすぐに稼働させられます。
02
優れた無線性能
WiFi HaLowは、厳しい環境での長距離画像・データ通信において、優れた回折性能と障害物への対応力を提供します。
03
実用的な産業向け設計
Ethernet、TTL、信号インジケーター、コンパクトな筐体により、屋外監視・制御プロジェクトへの導入が容易になります。
製品詳細

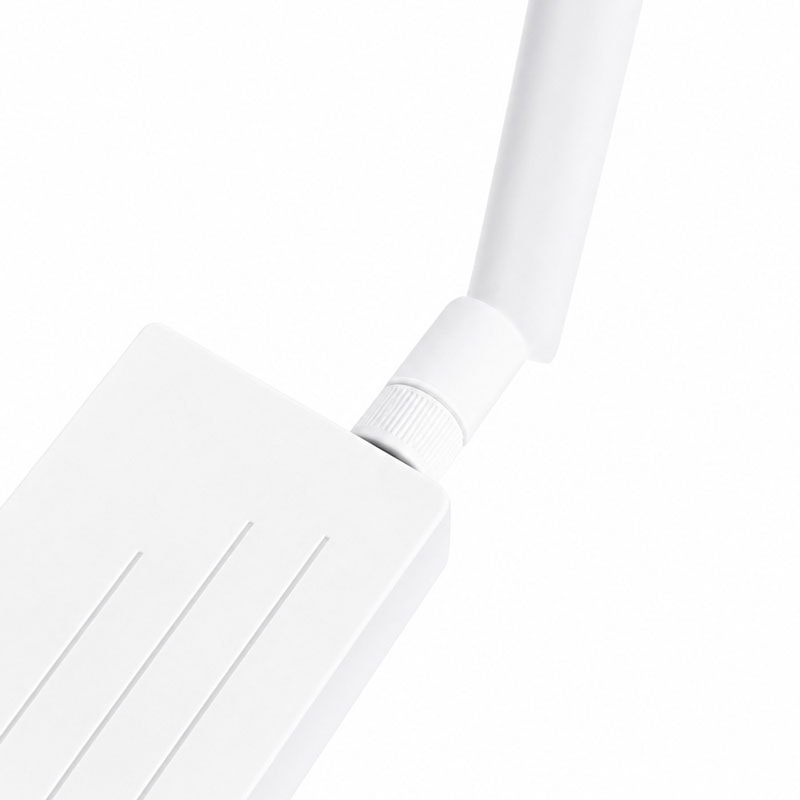

取り付け対応筐体
実物筐体の画像には、屋外の画像・データ伝送プロジェクトで使用されるコンパクトな本体が写っています。

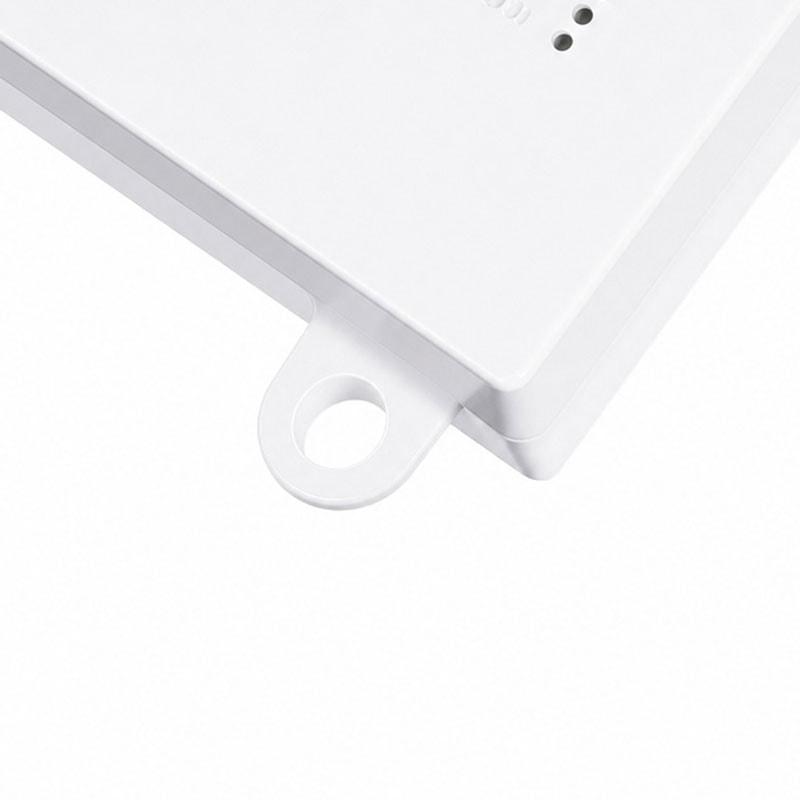

製品詳細
この詳細画像では、元のハードウェアを変更せずに、本体構造と設置を意識した形状をより明確に確認できます。
用途
01
ドローン映像伝送
02
遠隔カメラ映像伝送
03
産業制御
04
スマート農業
概要
このモデルは、実用的な導入と安定した通信距離が求められるフィールドプロジェクト向けに、画像伝送とデータ接続を1台のWiFi HaLow製品に統合しています。
導入適性
高速な設置と無線性能の両方が重要となる遠隔映像、テレメトリバックホール、産業監視に適しています。
製品データ
技術仕様
WiFi23項目のパラメータ
通信規格
IEEE 802.11ah（WiFi HaLow）
周波数帯域
902-928MHz（USA）、863-868MHz（EUR）
チャンネル帯域幅
8MHz
データレート
16 Mbps
受信感度
1M PPDU = -105dBm、8M PPDU MCS0 = -95dBm、8M PPDU MCS7 = -81dBm
最大ネットワークノード数
最大31台のアクセスポイント
送信出力
最大33dBm +/- 2dBm
変調方式
BPSK、QPSK、QAM16、QAM64
伝送距離
導入条件により、見通し環境（LOS）で最大2km、非見通し環境（NLOS）で最大500m
セキュリティプロトコル
WPA2-PSK
暗号化
AES
イーサネットポート
10/100 Mbps
シリアルポート
TTLレベル
ボーレート
115200
電源
DC12V / 1A
LEDインジケーター
電源、AP/クライアントモード、信号強度
アンテナコネクター
IPEX
動作温度
-20C～70C
保管温度
-30C～80C
動作湿度
10%～90%
保管湿度
5%～95%
寸法
108 x 40 x 22mm（アンテナを除く）
重量
62g
| 項目 | 値 |
|---|---|
| 通信規格 | IEEE 802.11ah（WiFi HaLow） |
| 周波数帯域 | 902-928MHz（USA）、863-868MHz（EUR） |
| チャンネル帯域幅 | 8MHz |
| データレート | 16 Mbps |
| 受信感度 | 1M PPDU = -105dBm、8M PPDU MCS0 = -95dBm、8M PPDU MCS7 = -81dBm |
| 最大ネットワークノード数 | 最大31台のアクセスポイント |
| 送信出力 | 最大33dBm +/- 2dBm |
| 変調方式 | BPSK、QPSK、QAM16、QAM64 |
| 伝送距離 | 導入条件により、見通し環境（LOS）で最大2km、非見通し環境（NLOS）で最大500m |
| セキュリティプロトコル | WPA2-PSK |
| 暗号化 | AES |
| イーサネットポート | 10/100 Mbps |
| シリアルポート | TTLレベル |
| ボーレート | 115200 |
| 電源 | DC12V / 1A |
| LEDインジケーター | 電源、AP/クライアントモード、信号強度 |
| アンテナコネクター | IPEX |
| 動作温度 | -20C～70C |
| 保管温度 | -30C～80C |
| 動作湿度 | 10%～90% |
| 保管湿度 | 5%～95% |
| 寸法 | 108 x 40 x 22mm（アンテナを除く） |
| 重量 | 62g |
