通信
IEEE 802.11ah
データレート
16 Mbps
インターフェース
Ethernet + TTL
電源
DC12V / 1A
通信距離
3km
インターフェース
Ethernet / シリアル
信号
最大33dBm
用途
4
01
産業機器や遠隔端末向けのEthernetおよびシリアル透過伝送。
02
高い浸透性能と回折性能により、見通し（LOS）で最大3kmのカバレッジを実現します。
03
コンパクトな筐体によるプラグアンドプレイ展開で、現場およびキャビネットへの組み込みに対応します。
主なメリット
01
透過伝送
既存の現場通信ワークフローを変更せずに、有線機器を長距離無線リンクへ接続できます。
02
産業用インターフェース
EthernetおよびTTLシリアルに対応し、コントローラー、ゲートウェイ、遠隔キャビネットに適しています。
03
実用的な導入
コンパクトなフォームファクター、AP/Clientモード表示、シンプルな電源要件により、迅速な展開をサポートします。
製品詳細

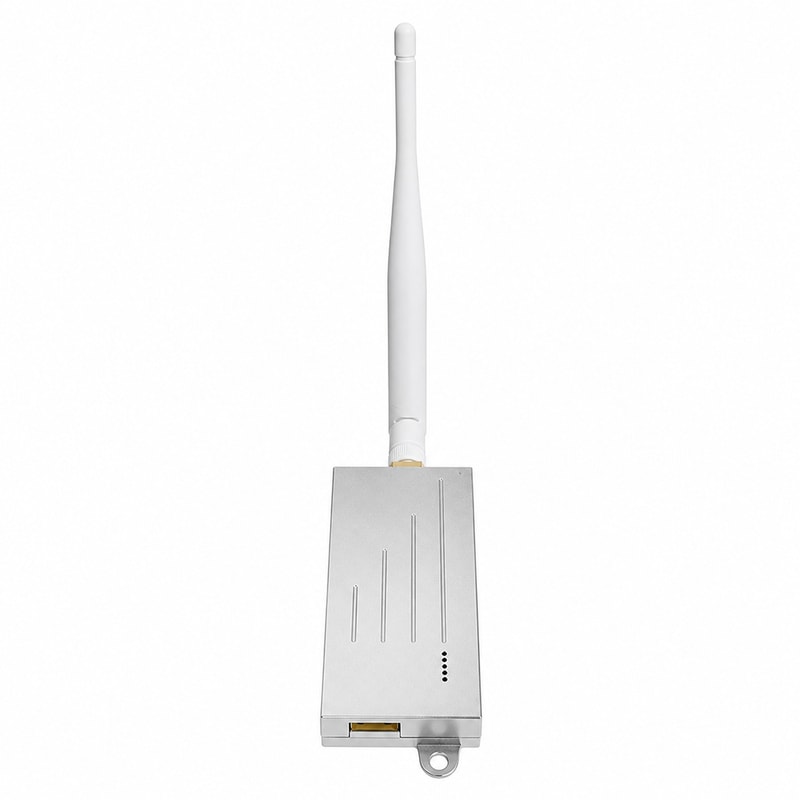

製品構造
実際の製品画像には、Ethernetおよびシリアルブリッジング用途に使用される透過伝送モジュール本体が示されています。

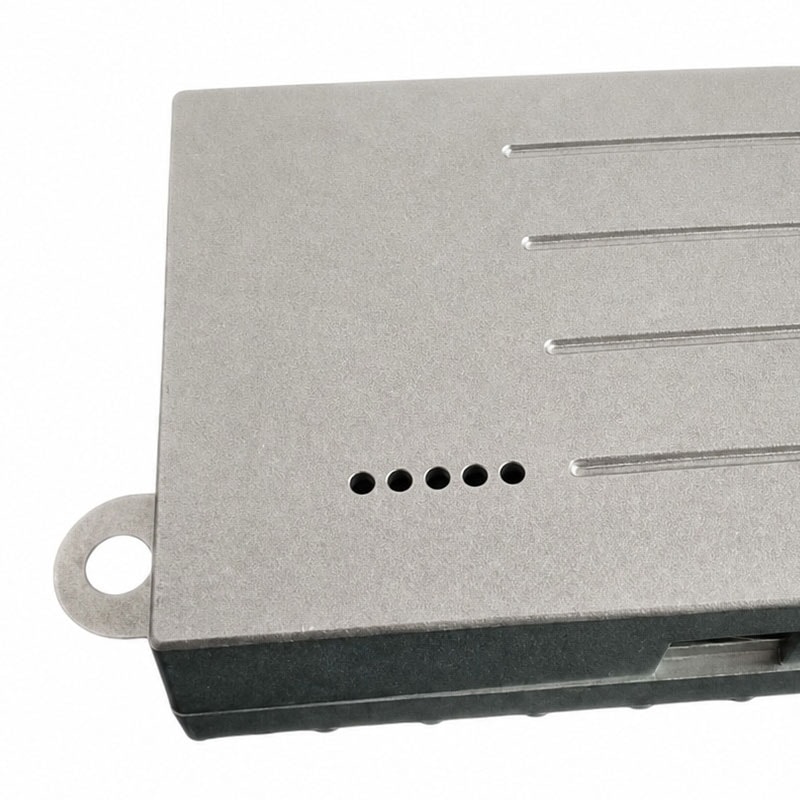

ハードウェア詳細
このクローズアップ画像では、元のユニットを変更せず、構造、仕上げ、設置しやすい寸法比を示しています。
用途
01
PLC接続
02
シリアル機器
03
工場内データリンク
04
遠隔ゲートウェイ
概要
このモジュールは、Ethernetおよびシリアル機器に安定した長距離接続が必要な、有線から無線への透過伝送向けに設計されています。
導入適性
HaLowリンクを介して有線通信を簡単に延長したいPLCキャビネット、テレメトリノード、遠隔データポイントに適しています。
製品データ
技術仕様
WiFi24項目
通信規格
IEEE 802.11ah（WiFi HaLow）
周波数帯域
902-928MHz（USA）、863-868MHz（EUR）
チャンネル帯域幅
8MHz
データレート
16 Mbps
受信感度
1M PPDU = -105dBm、8M PPDU MCS0 = -95dBm、8M PPDU MCS7 = -81dBm
最大ネットワークノード数
最大31台のアクセスポイント
送信出力
最大33dBm +/- 2dBm
変調方式
BPSK、QPSK、QAM16、QAM64
伝送距離
3km (LOS)、500m (NLOS)
セキュリティプロトコル
WPA2-PSK
暗号化
AES
イーサネットポート
10/100 Mbps
シリアルポート
TTLレベル
ボーレート
115200
電源
DC12V / 1A
LEDインジケーター
電源、AP/クライアントモード、信号強度
アンテナコネクター
IPEX
入力電圧
DC12V / 1A
動作温度
-20C～70C
保管温度
-30C～80C
動作湿度
10%～90%
保管湿度
5%～95%
寸法
113 x 42 x 13mm、アンテナを除く
重量
62g
| 項目 | 値 |
|---|---|
| 通信規格 | IEEE 802.11ah（WiFi HaLow） |
| 周波数帯域 | 902-928MHz（USA）、863-868MHz（EUR） |
| チャンネル帯域幅 | 8MHz |
| データレート | 16 Mbps |
| 受信感度 | 1M PPDU = -105dBm、8M PPDU MCS0 = -95dBm、8M PPDU MCS7 = -81dBm |
| 最大ネットワークノード数 | 最大31台のアクセスポイント |
| 送信出力 | 最大33dBm +/- 2dBm |
| 変調方式 | BPSK、QPSK、QAM16、QAM64 |
| 伝送距離 | 3km (LOS)、500m (NLOS) |
| セキュリティプロトコル | WPA2-PSK |
| 暗号化 | AES |
| イーサネットポート | 10/100 Mbps |
| シリアルポート | TTLレベル |
| ボーレート | 115200 |
| 電源 | DC12V / 1A |
| LEDインジケーター | 電源、AP/クライアントモード、信号強度 |
| アンテナコネクター | IPEX |
| 入力電圧 | DC12V / 1A |
| 動作温度 | -20C～70C |
| 保管温度 | -30C～80C |
| 動作湿度 | 10%～90% |
| 保管湿度 | 5%～95% |
| 寸法 | 113 x 42 x 13mm、アンテナを除く |
| 重量 | 62g |
